Đồng hồ điện 3 pha là gì? Cấu tạo, nguyên lý hoạt động và cách lựa chọn phù hợp

Trong các hệ thống điện công nghiệp, sản xuất, tòa nhà lớn hay xưởng cơ khí, đồng hồ điện 3 pha là thiết bị không thể thiếu để đo lường chính xác lượng điện năng tiêu thụ. Tuy nhiên, không phải ai cũng hiểu rõ đồng hồ điện 3 pha khác gì so với đồng hồ 1 pha, khi nào cần lắp đặt, cách đọc chỉ số và lựa chọn loại đồng hồ phù hợp với nhu cầu thực tế. Bài viết dưới đây sẽ giúp bạn hiểu đầy đủ và đúng bản chất về đồng hồ điện 3 pha, từ cấu tạo, nguyên lý cho đến ứng dụng thực tế. Cùng POTS tìm hiểu ngay nhé.

Đồng hồ điện 3 pha là gì?

Đồng hồ điện 3 pha là thiết bị dùng để đo điện năng tiêu thụ trong hệ thống điện 3 pha – loại hệ thống sử dụng phổ biến trong công nghiệp và các công trình có công suất lớn. Thiết bị này đo lượng điện năng mà tải tiêu thụ và hiển thị dưới dạng kWh, giúp người dùng kiểm soát, thanh toán và quản lý điện năng hiệu quả.

Khác với đồng hồ điện 1 pha thường dùng cho hộ gia đình, đồng hồ điện 3 pha được thiết kế để làm việc với ba dây pha (R – S – T) và có khả năng chịu tải cao, đo chính xác trong môi trường điện áp và dòng điện lớn.

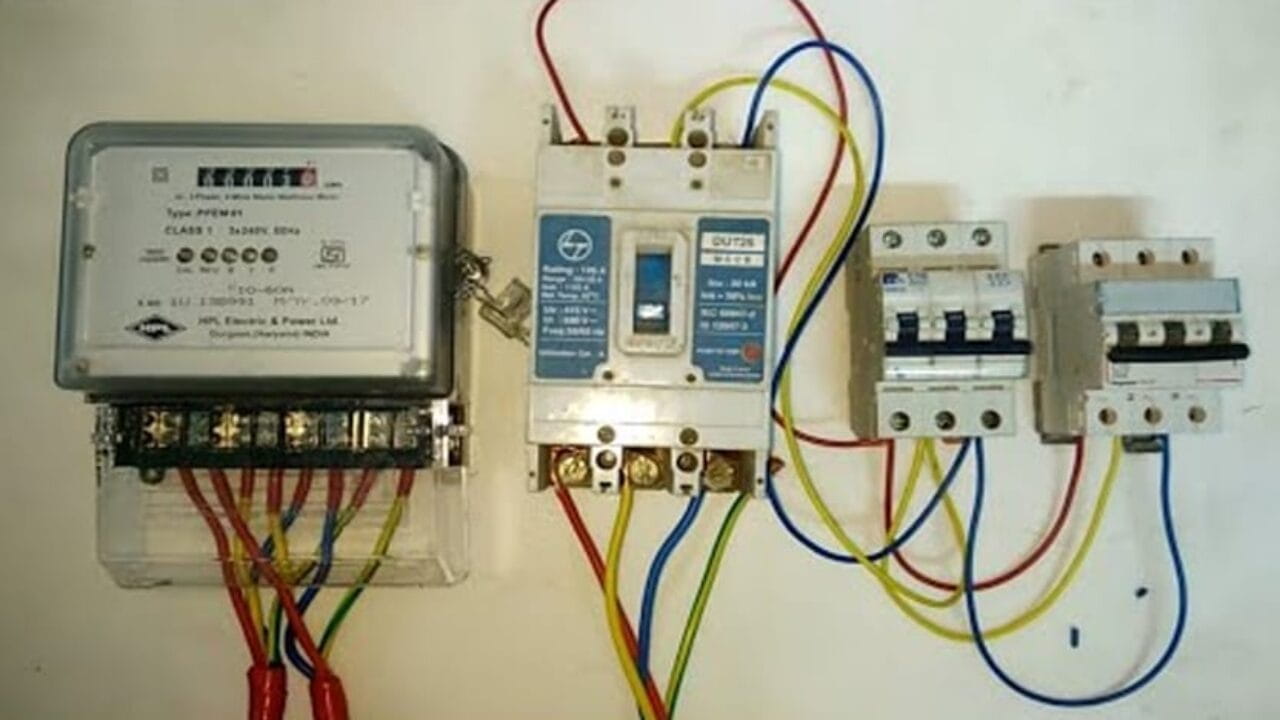

Khi nào cần sử dụng đồng hồ điện 3 pha?

Đồng hồ điện 3 pha được sử dụng trong các hệ thống điện có công suất lớn, yêu cầu khả năng cấp điện ổn định và đo lường chính xác điện năng tiêu thụ. Thiết bị này đặc biệt phù hợp trong những trường hợp sau:

• Nhà xưởng, khu công nghiệp, xưởng sản xuất: nơi vận hành nhiều máy móc cùng lúc, tiêu thụ điện năng lớn và liên tục. Hệ thống điện 3 pha giúp phân bổ tải đều, hạn chế sụt áp.

• Tòa nhà văn phòng, trung tâm thương mại, chung cư cao tầng: các công trình có hệ thống thang máy, điều hòa trung tâm, máy bơm, chiếu sáng công suất lớn.

• Hệ thống máy móc công suất cao như máy nén khí, máy CNC, dây chuyền sản xuất, thang máy… vốn yêu cầu nguồn điện ổn định và hiệu suất cao.

• Doanh nghiệp có nhu cầu sử dụng điện ổn định, tải lớn và liên tục, cần kiểm soát chi phí điện năng một cách chính xác.

Trong trường hợp hệ thống điện sử dụng nguồn 3 pha nhưng vẫn lắp đồng hồ điện 1 pha, thiết bị sẽ không thể đo đúng lượng điện tiêu thụ thực tế. Điều này không chỉ gây sai lệch chỉ số điện mà còn có thể vi phạm quy định kỹ thuật điện lực, ảnh hưởng đến việc nghiệm thu, thanh toán và vận hành hệ thống điện.

Cấu tạo cơ bản của đồng hồ điện 3 pha

Một đồng hồ điện 3 pha tiêu chuẩn được thiết kế để đo lường đồng thời điện áp và dòng điện của cả ba pha, đảm bảo độ chính xác cao trong quá trình sử dụng. Cấu tạo cơ bản thường bao gồm các bộ phận chính sau:

• Bộ phận đo dòng điện và điện áp: có nhiệm vụ thu nhận tín hiệu từ ba pha (R – S – T), phản ánh chính xác trạng thái hoạt động của hệ thống điện.

• Bộ xử lý trung tâm: phân tích các tín hiệu điện áp và dòng điện, từ đó tính toán công suất và điện năng tiêu thụ theo thời gian.

• Màn hình hiển thị: hiển thị các thông số như chỉ số kWh, điện áp, dòng điện, công suất… Đối với đồng hồ điện 3 pha điện tử, các thông số này thường được hiển thị luân phiên trên màn hình LCD.

• Cổng kết nối và truyền dữ liệu (đối với đồng hồ điện tử): cho phép kết nối với hệ thống giám sát, phần mềm quản lý điện năng hoặc đọc chỉ số từ xa.

Tùy vào việc là đồng hồ điện 3 pha cơ hay đồng hồ điện 3 pha điện tử, cấu tạo chi tiết có thể khác nhau. Tuy nhiên, điểm chung là tất cả đều nhằm mục đích đo lường chính xác điện năng tiêu thụ, phục vụ công tác quản lý và thanh toán điện.

Các loại đồng hồ điện 3 pha phổ biến hiện nay

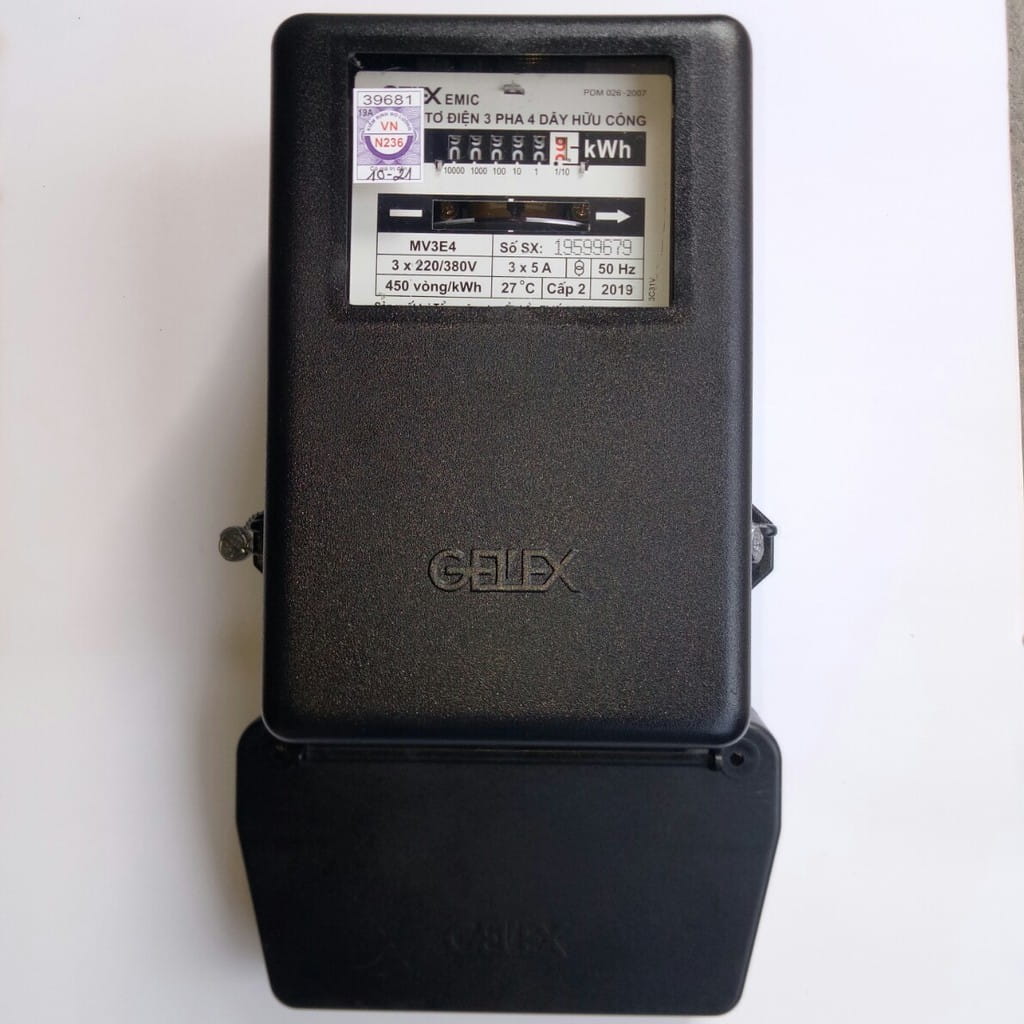

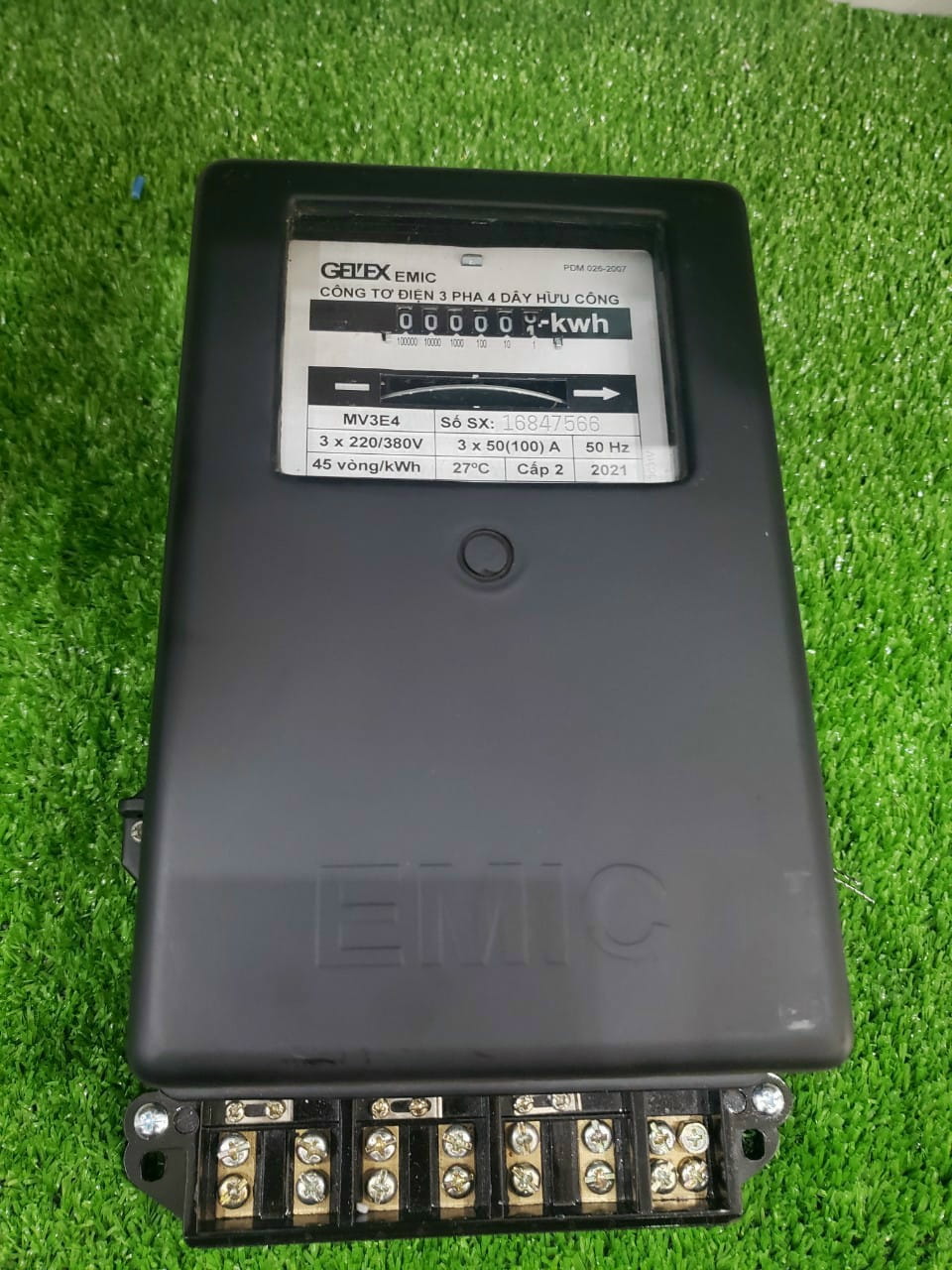

Đồng hồ điện 3 pha cơ

Đồng hồ điện 3 pha cơ là dòng truyền thống, hoạt động dựa trên nguyên lý cơ điện.

Ưu điểm:

• Giá thành thấp, phù hợp ngân sách hạn chế

• Cấu tạo đơn giản, dễ lắp đặt và thay thế

• Độ bền cao, ít hỏng vặt trong môi trường khắc nghiệt

Hạn chế:

• Độ chính xác không cao bằng đồng hồ điện tử

• Không hiển thị chi tiết các thông số điện

• Không hỗ trợ kết nối, giám sát từ xa

Hiện nay, đồng hồ điện 3 pha cơ ít được sử dụng trong các hệ thống mới do không đáp ứng tốt nhu cầu quản lý điện năng hiện đại.

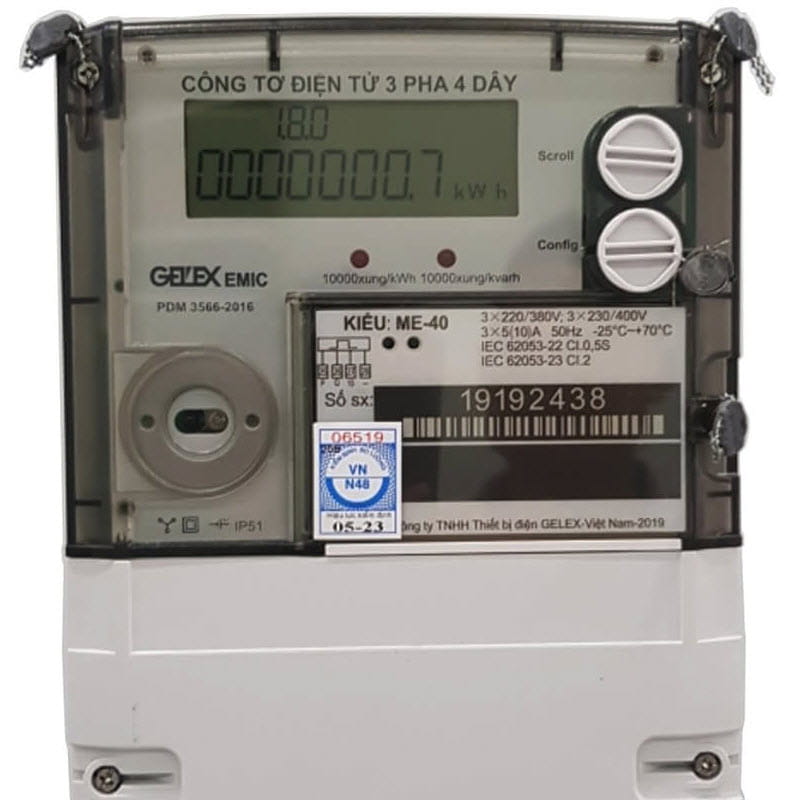

Đồng hồ điện 3 pha điện tử

Đồng hồ điện 3 pha điện tử sử dụng công nghệ số để đo lường và xử lý dữ liệu.

Ưu điểm:

• Độ chính xác cao, ổn định theo thời gian

• Hiển thị nhiều thông số: kWh, điện áp, dòng điện, công suất từng pha

• Hỗ trợ kết nối hệ thống giám sát, đọc dữ liệu từ xa

• Phù hợp cho doanh nghiệp, nhà máy, tòa nhà và công trình lớn

Đây là loại đồng hồ điện 3 pha được sử dụng phổ biến nhất hiện nay, đặc biệt trong các hệ thống cần kiểm soát điện năng chặt chẽ.

Cách đọc chỉ số đồng hồ điện 3 pha chính xác và dễ hiểu

Việc đọc chỉ số đồng hồ điện 3 pha không phức tạp, tuy nhiên cần thực hiện đúng nguyên tắc để đảm bảo số liệu chính xác, đặc biệt với các hệ thống điện công suất lớn trong nhà xưởng, tòa nhà và doanh nghiệp.

Xác định chỉ số điện năng (kWh)

Trên đồng hồ điện 3 pha, người dùng cần xác định chỉ số kWh hoặc Total Energy, đây là tổng điện năng tiêu thụ của cả hệ thống. Với đồng hồ điện tử, chỉ số này thường hiển thị luân phiên hoặc có nút bấm để chuyển màn hình. Khi ghi nhận số liệu, chỉ lấy tổng kWh, không sử dụng kWh của từng pha riêng lẻ để tính sản lượng điện.

Tính lượng điện tiêu thụ trong kỳ

Sản lượng điện tiêu thụ trong một kỳ được xác định bằng cách lấy chỉ số hiện tại trừ đi chỉ số của kỳ trước.

Công thức:
Sản lượng điện tiêu thụ = Chỉ số hiện tại – Chỉ số kỳ trước

Ví dụ:
Chỉ số kỳ trước là 12.500 kWh, chỉ số hiện tại là 13.200 kWh thì lượng điện tiêu thụ trong kỳ là 700 kWh.

Kiểm tra và áp dụng hệ số nhân (CT/PT)

Đối với các hệ thống điện 3 pha công suất lớn, đồng hồ thường đo gián tiếp thông qua biến dòng (CT) hoặc biến áp đo lường (PT). Trong trường hợp này, cần nhân thêm hệ số nhân được ghi trên nhãn đồng hồ hoặc trong tài liệu kỹ thuật.

Công thức:
Điện năng tiêu thụ thực tế = (Chỉ số hiện tại – Chỉ số kỳ trước) × Hệ số CT/PT

Đây là bước quan trọng nhưng thường bị bỏ sót, dễ dẫn đến sai lệch lớn khi đối soát hóa đơn tiền điện.

Theo dõi các thông số kỹ thuật khác trên đồng hồ điện tử 3 pha

Ngoài chỉ số kWh, đồng hồ điện 3 pha điện tử còn hiển thị nhiều thông số phục vụ công tác quản lý và tối ưu hệ thống điện, bao gồm điện áp và dòng điện của từng pha, công suất tiêu thụ, hệ số công suất và các cảnh báo bất thường như mất pha hoặc quá tải. Việc theo dõi thường xuyên các chỉ số này giúp người sử dụng phát hiện sớm sự cố, cân bằng tải và tối ưu chi phí điện năng.
