Ổ điện là thiết bị tiếp nhận năng lượng quan trọng nhất trong nhà. Cách lắp ổ điện đúng tiêu chuẩn, đặc biệt là ổ cắm 3 chấu, không chỉ đảm bảo cung cấp điện ổn định mà còn là tuyến phòng thủ bắt buộc để chống rò rỉ điện và giật điện. Bài viết này của POTS sẽ hướng dẫn chi tiết về cách đấu ổ cắm điện, nguyên tắc đấu dây Pha/Trung Tính và Nối đất (Grounding), giúp bạn tự tin lắp đặt ổ điện tại nhà một cách an toàn và chính xác.
1. Nguyên Tắc An Toàn Tuyệt Đối và Tiêu Chuẩn Nối Đất Bắt Buộc
An toàn điện là điều kiện tiên quyết không thể thỏa hiệp cho mọi quá trình lắp ổ điện. Bất kỳ sai sót nào trong bước chuẩn bị đều có thể gây ra nguy hiểm chết người.
- Cô Lập Nguồn Điện Hoàn Toàn: Đây là bước bắt buộc đầu tiên. Bạn phải xác định và ngắt Aptomat tổng của căn nhà, đồng thời ngắt cả Aptomat nhánh của mạch ổ cắm đang thao tác. Việc ngắt Aptomat đảm bảo cả dây Pha (L) và Trung Tính (N) đều bị cô lập.
- Xác Minh Vô Điện (Zero Energy Verification): Sau khi ngắt Aptomat, tuyệt đối không được chạm vào dây. Cần sử dụng đồng hồ vạn năng (hoặc bút thử điện chuyên nghiệp) để kiểm tra kỹ lưỡng. Phải đo và xác nhận điện áp bằng 0V ở các vị trí:
- Giữa dây Pha (L) và dây Trung Tính (N).
- Giữa dây Pha (L) và dây Nối đất (PE) hoặc vỏ hộp kim loại.
-
Tiêu chuẩn Ổ cắm 3 Chấu Bắt buộc: Ổ cắm 3 chấu là tiêu chuẩn kỹ thuật hiện hành. Nó được yêu cầu lắp đặt cho mọi khu vực để đảm bảo tính năng bảo vệ khỏi rò rỉ điện. Chấu thứ ba được dùng để kết nối vỏ thiết bị với hệ thống Nối đất (PE) của tòa nhà, nơi dòng điện rò sẽ được triệt tiêu an toàn.
-
Chuẩn bị Công cụ Bảo hộ: Luôn sử dụng tua vít, kìm và các dụng cụ khác có tay cầm cách điện đạt chuẩn an toàn 1000V.
Việc tuân thủ các nguyên tắc này là nền tảng để tiến hành lắp ổ điện một cách an toàn và đạt chuẩn kỹ thuật cao nhất.
2. Phân Tích Chuyên Sâu Cấu tạo và Vai trò Dây Dẫn
Việc hiểu rõ ý nghĩa và vị trí đấu nối của từng loại dây là yếu tố then chốt, quyết định sự thành công và an toàn khi đấu ổ cắm điện 3 chấu.
2.1. Phân biệt Dây Dẫn, Cực Đấu Nối và Chức năng Bảo vệ
| Dây | Vai trò Kỹ thuật Chuyên sâu | Màu dây & Tiêu chuẩn | Vị trí Bắt buộc trên Ổ cắm |
| Dây Pha (L) | Dây mang điện áp (220V). Dòng điện đi vào tải. | Đỏ, Vàng, Nâu | Cực nhỏ hơn hoặc nằm bên phải. |
| Dây Trung Tính (N) | Dây hoàn thành mạch (điện thế 0V). Dòng điện quay về nguồn. | Xanh dương, Đen | Cực lớn hơn hoặc nằm bên trái. |
| Dây Nối Đất (PE) | Dây Bảo vệ Chống rò (Grounding). Không mang điện trong điều kiện bình thường. | Xanh lá sọc Vàng | Chấu hình tròn/nửa tròn (ở giữa). |
Nguyên tắc Phân cực: Việc đấu đúng dây Pha (L) vào lỗ nhỏ hơn và dây Trung Tính (N) vào lỗ lớn hơn giúp đảm bảo an toàn thiết bị và tuân thủ tiêu chuẩn quốc tế (đặc biệt quan trọng với các thiết bị điện tử nhạy cảm).
2.2. Tiêu Chuẩn Tiết diện Dây Dẫn Bắt Buộc (Critical Wire Gauge)
- Yêu cầu Kỹ thuật: Dây dẫn cho mạch ổ cắm (mạch tải lớn) bắt buộc phải là 2.5mm^2 trở lên.
- Lý do Kỹ thuật: Mạch ổ cắm thường được bảo vệ bằng Aptomat 16A – 20A. Tiết diện 2.5mm^2 có khả năng chịu tải tương đương, đảm bảo dây dẫn không bị quá nhiệt và nóng chảy khi thiết bị công suất cao được sử dụng đồng thời.
- Cảnh báo Nguy hiểm: Việc dùng dây 1.5mm^2 là sai kỹ thuật nghiêm trọng đối với ổ cắm. Dây sẽ quá tải, gây nóng cục bộ, làm hỏng vỏ cách điện và nguy cơ chập cháy tại tường hoặc hộp đấu nối là rất cao.
3. Hướng Dẫn Chi Tiết Cách Đấu Ổ Cắm Điện 3 Chấu
Quá trình lắp đặt ổ điện 3 chấu cần sự tỉ mỉ để đảm bảo chức năng cấp điện và chức năng an toàn (PE).
Bước 1: Chuẩn bị Vật tư và Vỏ Hộp
- Vị trí Lắp đặt: Thường cách sàn 0.3m – 0.4m (tránh khu vực dễ ngập nước).
- Tuốt Dây Chuẩn: Sử dụng kìm tuốt dây chuyên dụng, tuốt vỏ cách điện của 3 loại dây (L, N, PE) với độ dài khoảng $1cm để lõi đồng tiếp xúc hoàn toàn với tiếp điểm.
- Lắp Hộp: Cố định hộp âm tường hoặc hộp nổi chắc chắn.

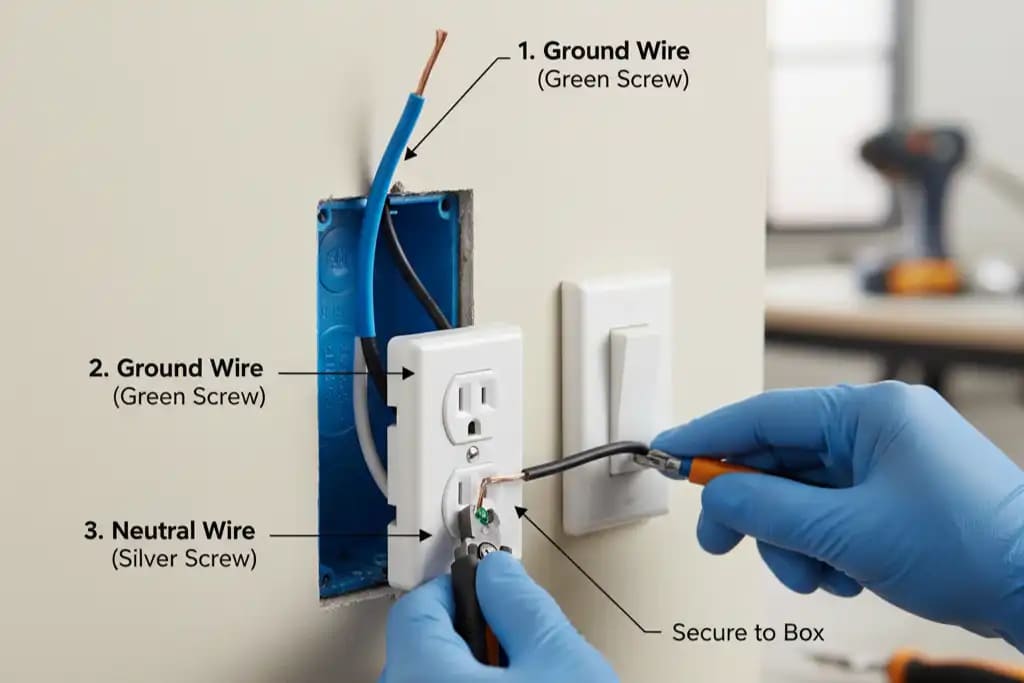

Bước 2: Đấu Nối Dây Pha (L) và Trung Tính (N)
- Đấu Dây Pha (L): Đưa dây Pha (L) vào cực đấu nối tương ứng. Trong ổ cắm tiêu chuẩn, cực Pha thường là lỗ cắm nhỏ hơn (để tránh tiếp xúc ngẫu nhiên) hoặc nằm bên phải.
- Đấu Dây Trung Tính (N): Đưa dây Trung Tính (N) vào cực đấu nối còn lại (thường là lỗ cắm lớn hơn hoặc nằm bên trái).
- Siết Lực Chính xác (Torque): Dùng tua vít siết chặt ốc vít tại hai cực này. Mối nối phải chắc chắn để tránh phát sinh nhiệt do tiếp xúc kém.
Bước 3: Đấu Nối Dây Bảo Vệ Nối Đất (PE) – Yếu tố Cứu mạng
Đây là bước quan trọng nhất trong cách đấu ổ cắm điện an toàn.
- Xác định Cực PE: Cực Nối đất (PE) là chấu cắm hình tròn/nửa tròn nằm ở giữa, thường được ký hiệu bằng biểu tượng $\oplus$.
- Đấu Dây PE: Đưa dây Nối đất (PE) (xanh lá sọc vàng) vào cực này và siết chặt.
Lưu ý: Dây PE phải được đấu nối từ ổ cắm về thanh cái PE trong tủ điện tổng, và sau đó kết nối với cọc tiếp địa đã được kiểm định điện trở (<4Ohm).
Bước 4: Hoàn Thiện, Lắp Đặt và Kiểm Tra Chức năng
- Gắn Ổ cắm: Lắp ổ cắm vào hộp, cố định bằng ốc vít và lắp mặt nạ.

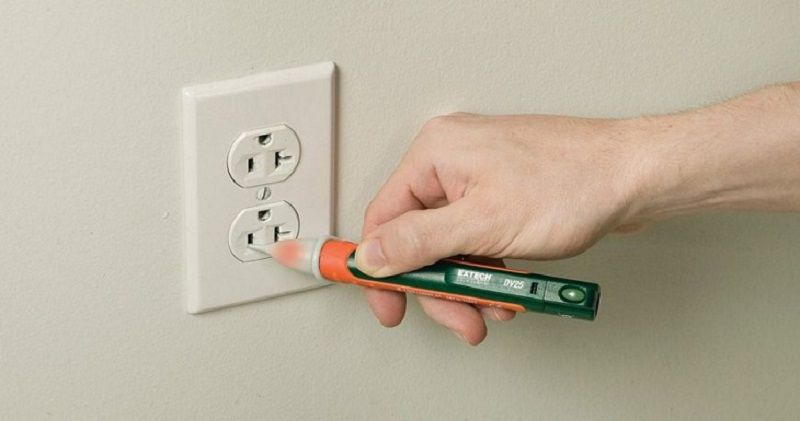

- Kiểm tra Phân cực (An toàn): Sau khi cấp điện, dùng bút thử điện để xác nhận:
-
- Bút thử điện chỉ sáng ở lỗ cắm dây Pha (L).
- Bút thử điện không sáng ở lỗ cắm dây Trung Tính (N) và lỗ cắm PE.
Nếu bút thử điện sáng ở cực PE, phải ngắt điện và kiểm tra ngay lập tức vì dây PE đang bị đấu nhầm vào dây Pha hoặc đang bị nhiễm điện rò rỉ.
3. Kiểm tra chức năng: Cắm thử một thiết bị để xác nhận ổ cắm hoạt động bình thường.
4. Phân Tích Sai Lầm Nghiêm Trọng Khi Lắp Ổ Điện
| Sai Lầm Kỹ Thuật | Phân Tích Rủi Ro và Hậu quả |
| Thiếu Dây Nối Đất (PE) | Mất đi tính năng an toàn bắt buộc. Khi vỏ thiết bị (như tủ lạnh, máy giặt) bị rò điện, vỏ thiết bị sẽ mang điện áp 220V, gây nguy cơ giật điện chết người. |
| Đấu nhầm Dây Pha (L) vào Cực PE | Dây Pha mang điện áp 220V được nối thẳng vào vỏ kim loại của tất cả các thiết bị được cắm vào ổ. Cực kỳ nguy hiểm! Cần kiểm tra lại cực tính (L/N/PE). |
| Sử dụng Dây $1.5 mm^2 | Dây dẫn không đủ khả năng chịu tải16A – $20A. Gây quá nhiệt, làm nóng chảy vỏ cách điện, dẫn đến chập cháy tại tường hoặc hộp đấu nối. |
| Lắp đặt Ổ cắm gần Vòi nước | Tăng nguy cơ bị nước bắn vào ổ cắm. Khu vực này bắt buộc phải dùng ổ cắm có nắp che chống nước (chuẩn IP44 trở lên) và lắp đặt ELCB/RCCB bảo vệ. |
5. Hỏi Đáp Thường Gặp (FAQ) Về Lắp Đặt Ổ Điện An Toàn
5.1. Tại sao ổ cắm cần có dây Nối đất (PE)?
Dây Nối đất (PE) là yếu tố an toàn bắt buộc. Nó triệt tiêu dòng rò rỉ điện từ vỏ kim loại của các thiết bị (như tủ lạnh, máy giặt) xuống đất, ngăn ngừa nguy cơ giật điện chết người khi thiết bị bị nhiễm điện.
5.2. Nếu nhà không có dây Nối đất thì phải làm sao?
Đây là thiếu sót kỹ thuật nghiêm trọng. Bạn cần thuê thợ điện chuyên nghiệp lắp đặt hệ thống tiếp địa (đóng cọc tiếp địa xuống đất) và kéo dây PE về tủ điện tổng để đảm bảo an toàn. Tuyệt đối không sử dụng ổ cắm 3 chấu mà không đấu dây PE.
5.3. Ổ cắm có cần phải đấu đúng cực Pha/Trung Tính không?
Có. Việc đấu đúng cực Pha (L) vào lỗ nhỏ và Trung Tính (N) vào lỗ lớn là tiêu chuẩn quốc tế. Mặc dù mạch điện xoay chiều hoạt động được khi đấu ngược, nhưng việc này gây nguy hiểm và có thể làm hỏng các thiết bị điện tử nhạy cảm.
Cách lắp đặt ổ điện không chỉ đơn thuần là nối dây để có điện, mà là một quy trình kỹ thuật bắt buộc phải tuân thủ nghiêm ngặt để đảm bảo an toàn. Nắm vững cách đấu ổ cắm điện 3 chấu và không bao giờ bỏ qua dây Nối đất (PE) là yêu cầu tối thiểu để bảo vệ gia đình bạn khỏi nguy cơ rò rỉ điện và tai nạn điện giật. Hãy luôn kiểm tra kỹ lưỡng các cực đấu nối (L/N/PE) và sử dụng dây dẫn 2.5mm^2 trở lên. Đầu tư sự tỉ mỉ vào lắp ổ điện chính là đầu tư vào sự an tâm và bền vững của ngôi nhà bạn.
